西門子6RA80直流調速器作為一款高性能、全數字化的控制裝置，廣泛應用于冶金、礦山、造紙、起重等工業領域。其結構復雜，集成度高，一旦出現故障，可能導致整條生產線停機。因此，系統化、規范化的維修流程是快速恢復設備運行、減少經濟損失的關鍵。本指南旨在提供一套清晰的維修思路與操作方法。
一、維修前準備：安全與診斷是首要原則
1.安全第一，斷電：維修前，必須執行嚴格的“鎖定/掛牌”程序，切斷調速器所有進線電源，并等待直流母線電容充分放電。安全是維修工作的絕對前提。
2.信息收集與初步診斷：
?、俨殚唸缶a：在斷電前，若設備仍能顯示，第一時間記錄液晶顯示屏上的故障代碼（如F60042）和報警信息。這是最直接的故障線索。
?、谠儐柌僮魅藛T：詳細了解故障發生時的現象，如是否有異響、冒煙、異味，是突然停機還是緩慢異常，這有助于判斷故障性質。

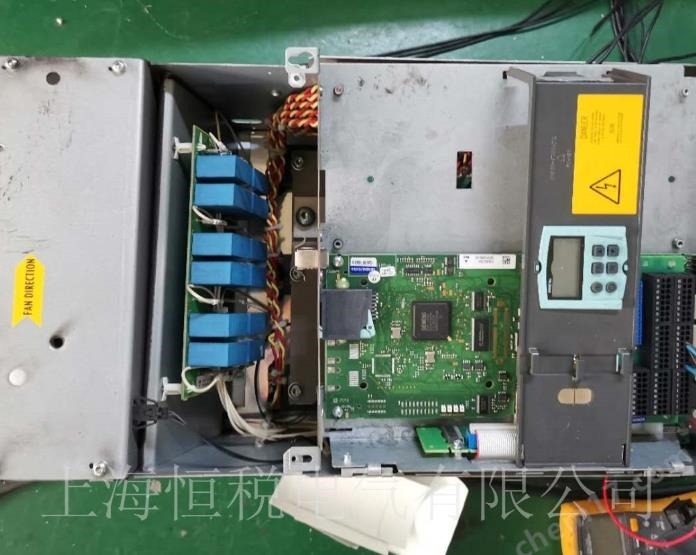

?、弁庥^檢查：打開柜門，仔細觀察6RA80裝置內部是否有明顯的損壞痕跡，如電容鼓包、電阻燒焦、功率模塊炸裂、線路板燒蝕等。
二、系統化檢修流程：由外至內，由軟至硬
1.外圍檢查：不要急于拆卸裝置本身。首先檢查與6RA80相連的外部部件：
?、匐姌信c勵磁回路：使用萬用表測量電機電樞繞組和勵磁繞組的電阻，檢查是否短路、斷路或接地。
?、诜答佋簷z查測速發電機或編碼器連接是否可靠，信號是否正常。反饋故障是導致速度不穩的常見原因。
?、垭娫磁c線路：檢查進線電源電壓、控制電源電壓是否正常，檢查所有接線端子是否緊固，有無松動或氧化。
2.參數檢查與軟件診斷：
①通過操作面板或使用西門子STARTER軟件連接調速器，上傳當前參數備份。與正常備份對比，檢查參數是否被人為誤修改。
②利用軟件的跟蹤和診斷功能，查看故障記錄和運行曲線，分析故障發生瞬間的電流、電壓、速度等狀態量。
3.內部硬件排查：在確認外圍無問題后，再針對性地拆卸檢查裝置內部。
?、俟β蕟卧簷z查晶閘管/IGBT功率模塊是否擊穿，使用萬用表二極管檔測量其正反向特性。檢查熔斷器是否熔斷。
?、谟|發板/控制板：觀察電路板上的元器件有無異常，使用放大鏡檢查有無虛焊或裂紋。重點檢查電源部分、采樣電路和驅動電路。
?、矍鍧嵟c腐蝕：使用干燥壓縮空氣清除內部灰塵，檢查是否有因環境潮濕導致的腐蝕或短路。
三、維修實施與測試
1.更換元件：對于確認損壞的元器件，應選用原廠或符合規格的替代品進行更換。更換功率模塊時，務必注意安裝工藝，如涂抹導熱硅脂，保證散熱良好。
2.上電測試：維修完成后，勿直接連接電機負載。
?、倏蛰d測試：在斷開電機連線的情況下，緩慢上電，觀察裝置是否正常啟動，有無異常報警。使用示波器測量觸發脈沖和輸出電壓波形是否正確。
?、趲лd試運行：確認空載正常后，連接電機進行帶載測試。從低速到高速逐步提升，觀察運行是否平穩，電流、轉速是否正常，溫升是否在允許范圍內。
結語
西門子6RA80直流調速器的維修，是一個邏輯嚴謹、層層遞進的過程。它要求維修人員不僅具備扎實的電力電子技術基礎，更要掌握系統化的診斷方法。從安全斷電、信息收集到“先外后內、先軟后硬”的排查原則，每一步都至關重要。規范的維修不僅能解決當前故障，更能有效預防潛在問題，保障設備的長期穩定運行，為工業生產的連續性提供堅實支撐。
